Augstspiediena gāzes cauruļvadā vai rafinēšanas hidrokrekinga iekārtā atloku savienojumiem jāsatur šķidrumi ar spiedienu, kas pārsniedz 400 bārus, un temperatūrā, kas mainās no apkārtējās vides līdz virs 500 °C. Blīve, kas veic šo blīvēšanas funkciju, nav mīksta, saspiežama loksne. Tas ir ciets metāla gredzens — gredzenveida savienojuma blīve —, kas noblīvē, izmantojot mehānismu, kas būtiski atšķiras no parastās starplikas. Gredzena savienojuma blīve nav atkarīga no gumijas vai grafīta materiāla elastības. Tas balstās uz precīzu skrūvju priekšslodzi, lai panāktu metāla un metāla kontaktu starp blīvi un atloka rievu. Skrūves priekšslodze ir spēks, kas aktivizē starplikas blīvējuma veiktspēju. Bez pietiekamas priekšslodzes gredzena savienojuma blīve netiks noslēgta. Ar pārmērīgu priekšslodzi var tikt bojāts atloks vai blīve. Skrūvju priekšslodze ir kritiskais mainīgais, kas nosaka savienojuma panākumus vai neveiksmes.
Jautājums par to, kā skrūvju priekšslodze aktivizē gredzenveida savienojumu blīvējuma veiktspēju, ir mehānikas un materiālu zinātnes jautājums. Skrūves priekšslodze rada blīves spriegumu, liekot tai pielāgoties atloka rievai. Blīves materiālam jābūt ar pareizu cietību, lai tas nedaudz deformētos un aizpildītu mikroskopiskos nelīdzenumus rievas virsmā. Atlokam jābūt pietiekami stipram, lai izturētu priekšslodzi bez piekāpšanās. Un skrūves ir jāpievelk kontrolētā veidā, lai nodrošinātu vienmērīgu slodzes sadalījumu ap gredzenu. Šajā rakstā tiks apskatīta skrūvju priekšslodzes mehānika, gredzenveida savienojuma blīves dizains, blīves cietības nozīme un praktiskie apsvērumi uzticama blīvējuma iegūšanai. Mēs arī sniegsim detalizētas specifikācijas mūsuGredzenveida savienojumu blīvesno mūsu rūpnīcas Ningbo Kaxite Sealing Materials Co., Ltd.

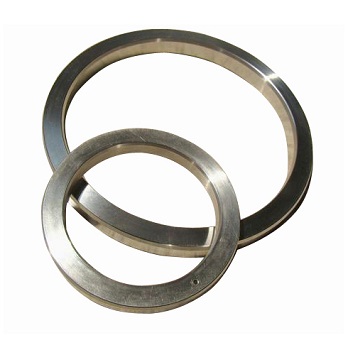

Gredzenveida savienojuma blīve ir metāla blīvējuma elements, ko izmanto augstspiediena un augstas temperatūras atloku savienojumos. Tas parasti ir izgatavots no cieta metāla gredzena ar ovālu vai astoņstūra šķērsgriezumu. Blīve ir veidota tā, lai tā ietilptu precīzi apstrādātā rievā atloka priekšpusē. Kad atloki ir saskrūvēti kopā, starplika tiek saspiesta starp abām rievām, izveidojot metāla savienojuma blīvējumu. Gredzenveida savienojuma blīves blīvēšanas mehānisms atšķiras no mīkstās blīves. Mīksta blīve noblīvē, pielāgojoties atloka virsmai un aizpildot mikroskopiskos nelīdzenumus. Gredzenveida savienojuma blīve noblīvē, nedaudz deformējot metālu un izveidojot līnijas kontaktu ar rievu. Kontakta spriegums saskares līnijā ir ārkārtīgi augsts, kas rada blīvējumu pat pie ļoti augsta spiediena. Zemāk esošajā tabulā ir apkopotas gredzenveida savienojuma blīves galvenās īpašības.
| Funkcija | Apraksts |
| Materiāls | Mīkstais dzelzs, oglekļa tērauds, nerūsējošais tērauds, Monel, Inconel |
| Šķērsgriezums | Ovāls vai astoņstūrains |
| Blīvēšanas mehānisms | Metāla-metāla līnijas kontakts |
| Spiediena reitings | Līdz 10 000 psi (690 bāri) un vairāk |
| Temperatūras novērtējums | -200°C līdz +850°C (atkarībā no materiāla) |
| Standarti | API 6A, ASME B16.20 |
Uzņēmumā Kaxite mūsu rūpnīca ražo gredzenveida savienojumu blīves dažādos materiālos un izmēros, lai atbilstu visprasīgāko lietojumu prasībām. Mēs izmantojam precīzu apstrādi, lai nodrošinātu, ka blīves izmēri ir precīzi un virsmas apdare ir pareiza. Mūsu blīves ir sertificētas atbilstoši API 6A un ASME B16.20 standartiem, nodrošinot to atbilstību augstākajiem kvalitātes un uzticamības līmeņiem.
Skrūvju priekšslodze ir spriegojums, kas rodas skrūvēs, kad tās tiek pievilktas. Tas ir spēks, kas saspiež kopā atlokus un saspiež starpliku. Bez skrūvju priekšslodzes atloki netiktu turēti kopā un blīve netiktu saspiesta. Skrūves priekšslodze aktivizē gredzenveida savienojuma blīves blīvēšanas veiktspēju. Kad skrūves ir pievilktas, priekšslodzes spēks caur atlokiem tiek pārnests uz blīvi. Blīve tiek saspiesta pret rievu, radot augsta sprieguma kontaktu, kas noblīvē savienojumu. Iepriekšējās slodzes apjoms nosaka blīves spriegumu, kas savukārt nosaka blīvējuma kvalitāti. Ja priekšslodze ir pārāk zema, sēdekļa spriegums būs nepietiekams un savienojums iztecēs. Ja priekšslodze ir pārāk augsta, atloks vai blīve var piekāpties, izraisot arī noplūdi. Bultskrūves priekšslodze ir rūpīgi jāaprēķina un jākontrolē, lai nodrošinātu uzticamu blīvējumu. Tālāk esošajā tabulā ir parādīta saistība starp skrūvju priekšslodzi un blīves ligzdas spriegumu.
| Skrūvju priekšslodze (kN) | Blīves sēdekļa spriegums (MPa) | Blīvēšanas veiktspēja |
| 50 | 100 | Nepietiekami; iespējams, noplūdīs |
| 100 | 200 | Margināls; zem spiediena var izplūst |
| 150 | 300 | Labs; uzticams blīvējums |
| 200 | 400 | Lieliski; optimāla blīvēšana |
| 250 | 500 | Pārmērīgs; atloka atkāpšanās risks |
Mūsu rūpnīcā mēs saviem klientiem sniedzam detalizētus ieteikumus mūsu gredzenveida savienojumu blīvēm. Mēs norādām nepieciešamo skrūvju priekšslodzi, pievilkšanas modeli un eļļošanas prasības. Mūsu inženieru komanda var palīdzēt aprēķināt pareizo priekšslodzi jūsu konkrētajai atloka un blīves kombinācijai. Ja nepieciešams, piedāvājam arī tehnisko atbalstu uz vietas.
Gredzenveida savienojuma blīves cietība ir izšķirošs faktors tās blīvēšanas veiktspējā. Blīvei jābūt pietiekami mīkstai, lai tā nedaudz deformētos zem skrūves priekšslodzes, atbilstot atloka rievai un izveidojot blīvējumu. Tomēr tai jābūt arī pietiekami cietai, lai izturētu ekstrūzijas un saglabātu formu zem augsta spiediena. Blīves cietību nosaka materiāls, no kura tā izgatavota. Mīkstais dzelzs ir mīkstākais un visbiežāk izmantotais materiāls. Tas ir piemērots zema spiediena un zemas temperatūras lietojumiem. Oglekļa tērauds ir cietāks un tiek izmantots augstākam spiedienam. Nerūsējošais tērauds ir vēl cietāks un nodrošina izturību pret koroziju. Monel un Inconel tiek izmantoti visprasīgākajiem lietojumiem, kur nepieciešama augsta izturība un izturība pret koroziju. Tālāk esošajā tabulā ir apkopota parasto gredzenveida savienojumu blīves materiālu cietība un tipiskie pielietojumi.
| Materiāls | Cietība (HB) | Maksimālais spiediens (bar) | Tipisks pielietojums |
| Mīksts dzelzs | 90–120 | 100 | Zema spiediena ūdens, tvaiks |
| Oglekļa tērauds | 120–150 | 250 | Nafta un gāze, vispārējā rūpniecība |
| Nerūsējošais tērauds 304 | 150–180 | 400 | Ķīmiskā, naftas ķīmija |
| Nerūsējošais tērauds 316 | 150–180 | 400 | Kodīga vide |
| Monel | 150–200 | 500 | Jūras ūdens, augsta temperatūra |
| Inconel | 180–250 | 690 | Augsta temperatūra, augsts spiediens |
PlkstNingbo Kaxite Sealing Materials Co., Ltd., mēs ražojam gredzenveida savienojumu blīves no visiem šiem materiāliem. Mēs piedāvājam arī dažādus cietības līmeņus katram materiālam, lai tie būtu piemēroti dažādiem lietojumiem. Mūsu inženieru komanda var palīdzēt jums izvēlēties pareizo materiālu un cietību atbilstoši jūsu īpašajām prasībām.
Atloka rieva ir atloka virsmas padziļinājums, kurā ir ievietota gredzena savienojuma blīve. Rievas izmēri un virsmas apdare ir izšķiroša nozīme blīves blīvējumam. Rieva ir jāapstrādā ar precīzām pielaidēm, lai nodrošinātu, ka blīve ir pareizi novietota un kontakta spriegums ir vienmērīgs. Rievas leņķis, rievas dziļums un rievas platums ietekmē blīvējuma veiktspēju. Rievas virsmas apdarei jābūt pietiekami gludai, lai ļautu blīvei deformēties un aizpildīt mikroskopiskos nelīdzenumus, bet ne tik gludai, lai blīve nevarētu satvert virsmu. Tālāk esošajā tabulā ir apkopoti galvenie rievu parametri standarta gredzenveida savienojumu blīvēm.
| Parametrs | Specifikācija | Svarīgums |
| Rievu leņķis | 23° ± 1° (ovāls); 23° ± 1° (astoņstūra) | Nodrošina pareizu sēdvietu un kontaktu |
| Rievas dziļums | Saskaņā ar API 6A / ASME B16.20 | Nodrošina, lai blīve ir pilnībā nostiprināta |
| Rievas platums | Saskaņā ar API 6A / ASME B16.20 | Nodrošina blīves piegulšanu bez pārmērīgas atstarpes |
| Virsmas apdare (Ra) | 1,6–3,2 µm | Ļauj blīvei satvert un noslēgt |
| Plakanums | 0,05 mm uz 100 mm | Nodrošina vienmērīgu kontakta spriegumu |
Mūsu rūpnīcā mēs varam sniegt tehnisko atbalstu atloka rievu projektēšanai un apstrādei. Mēs piedāvājam arī rievu pārbaudes pakalpojumu, lai pārliecinātos, ka rieva atbilst piemērojamā standarta prasībām. Tas ir svarīgi, jo nolietota vai bojāta rieva var novērst pat jaunas blīves pareizu blīvēšanu.
Skrūvju priekšslodzes aprēķins ir būtisks solis gredzenveida savienojuma blīves savienojuma projektēšanā un montāžā. Iepriekšējai slodzei ir jābūt pietiekamai, lai izveidotu vajadzīgo spriegumu uz blīves, bet ne tik lielai, lai tā atbrīvotu atloku vai skrūves. Aprēķinos tiek ņemts vērā blīves stiprinājuma spriegums, atloka izmēri, skrūves izmērs un materiāls, kā arī darba spiediens un temperatūra. Iepriekšējo slodzi parasti aprēķina, izmantojot ASME katla un spiedtvertnes kodu vai līdzvērtīgu standartu. Kad priekšslodze ir aprēķināta, tā kontrolētā veidā jāpieliek skrūvēm. To parasti veic, izmantojot griezes momenta atslēgu vai hidraulisko spriegotāju. Lai nodrošinātu vienmērīgu slodzes sadalījumu, jāievēro pievilkšanas shēma. Tālāk esošajā tabulā ir apkopotas galvenās skrūvju priekšslodzes piemērošanas darbības.
| Solis | Darbība | Mērķis |
| 1 | Notīriet un pārbaudiet atloku un rievu | Pārliecinieties, ka nav netīrumu vai bojājumu |
| 2 | Ieeļļojiet skrūves un uzgriežņu virsmas | Samaziniet berzi un nodrošiniet pastāvīgu priekšslodzi |
| 3 | Pievelciet skrūves zvaigznītes veidā līdz 30% no mērķa griezes momenta | Novietojiet blīvi un izlīdziniet atlokus |
| 4 | Pievelciet skrūves zvaigznītes veidā līdz 60% no mērķa griezes momenta | Pakāpeniski saspiediet blīvi |
| 5 | Pievelciet skrūves zvaigznītes veidā līdz 100% no mērķa griezes momenta | Sasniedziet pēdējo priekšlādēšanu |
| 6 | Pārbaudiet griezes momentu pēc 24 stundām | Kompensējiet rāpošanu un relaksāciju |
Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. piedāvā saviem klientiem detalizētas pieskrūvēšanas procedūras mūsu gredzenveida savienojumu blīvēm. Mēs piedāvājam arī apmācību un atbalstu uz vietas, lai nodrošinātu, ka priekšslodze tiek piemērota pareizi. Mūsu mērķis ir palīdzēt mūsu klientiem katru reizi sasniegt uzticamu blīvējumu.
Galvenās gredzenveida savienojuma blīves specifikācijas ietver blīves izmēru, spiediena klasi, materiālu, šķērsgriezuma veidu un cietību. Tālāk esošajā tabulā ir sniegts mūsu gredzenveida savienojumu blīvju tipisko specifikāciju kopsavilkums.
| Specifikācija | Diapazons | Piezīmes |
| Izmērs | 1/2" līdz 36" | Saskaņā ar API 6A / ASME B16.20 |
| Spiediena klase | No 150. līdz 2500. klasei | Arī API 6A spiediens |
| Materiāls | Mīksts dzelzs, oglekļa tērauds, SS304, SS316, Monel, Inconel | Atlasīts, pamatojoties uz pieteikumu |
| Šķērsgriezuma veids | Ovāls (R), astoņstūrains (RX), augstas veiktspējas (BX) | Izvēlēts, pamatojoties uz spiedienu un rievu |
| Cietība | Pēc materiāla standarta | Izvēlēts, pamatojoties uz atloku materiālu |
| Virsmas apdare | Ra 1,6–3,2 µm | Nodrošina pareizu sēdvietu |
| Standarti | API 6A, ASME B16.20, DIN 2693 | Atbilstība starptautiskajiem standartiem |
Mūsu rūpnīcā mēs ražojam gredzenveida savienojumu blīves, lai tās atbilstu šīm un citām specifikācijām. Mēs varam pielāgot blīvi, lai tā atbilstu konkrētām projekta prasībām, tostarp īpašiem materiāliem, īpašiem izmēriem un īpašiem šķērsgriezumiem. Mūsu inženieru komanda var palīdzēt atlases procesā un sniegt detalizētus tehniskos datus par jūsu projektu.
1. jautājums: kāda ir ieteicamā skrūvju priekšslodze gredzenveida savienojuma blīvei?
Atbilde: Ieteicamā skrūvju priekšslodze ir atkarīga no blīves izmēra, spiediena klases, starplikas materiāla un atloka materiāla. To parasti aprēķina, izmantojot ASME katla un spiedtvertnes kodu vai līdzvērtīgu standartu. Iepriekšējai slodzei jābūt pietiekamai, lai izveidotu vajadzīgo spriegumu uz blīves, neatlaižot atloku vai skrūves. Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. sniedz detalizētus ieteikumus pieskrūvēt katrai mūsu gredzenveida savienojumu blīvei.
2. jautājums: vai gredzenveida savienojuma blīvi var izmantot atkārtoti?
Atbilde: Parasti gredzena savienojuma blīvi nevajadzētu izmantot atkārtoti. Kad blīve ir saspiesta, tā plastiski deformējas, lai atbilstu rievai. Šī deformācija ir pastāvīga, un blīve neatgriezīsies sākotnējā formā. Gredzenveida savienojuma blīves atkārtota izmantošana var izraisīt noplūdi, jo otro reizi blīve netiks pareizi noslēgta. Nozares standarts ir nomainīt starpliku katru reizi, kad savienojums tiek atvērts. Mūsu rūpnīca iesaka katrai montāžai izmantot jaunu blīvi.
3. jautājums. Kāda ir atšķirība starp ovālu un astoņstūra gredzenveida savienojuma blīvi?
Atbilde: Ovālajai blīvei (R tips) ir noapaļots šķērsgriezums, un to izmanto standarta lietojumos. Astoņstūra blīvei (RX tips) ir plakans šķērsgriezums, kas nodrošina efektīvāku blīvējumu pie lielāka spiediena. Astoņstūra blīvei ir nepieciešams atšķirīgs rievas dizains nekā ovālajai blīvei. Izvēle starp abiem ir atkarīga no spiediena klases un atloka rievas. Mūsu inženieru komanda var palīdzēt jums izvēlēties pareizo veidu jūsu lietojumprogrammai.
4. jautājums: kā es varu zināt, vai manā gredzenveida savienojuma blīvē ir noplūde?
Atbilde: Gredzena savienojuma blīves noplūdes pazīmes ir redzams šķidrums vai gāze, kas izplūst no savienojuma, sistēmas spiediena kritums un šņākoņa skaņa. Ja jums ir aizdomas par noplūdi, savienojums ir nekavējoties jāizlaiž no spiediena un jāpārbauda. Blīve ir jānomaina un jāpārbauda, vai atloka grope nav bojāta. Noplūdes var būt bīstamas, jo īpaši augsta spiediena vai toksisku pakalpojumu gadījumā, tāpēc tās nekādā gadījumā nedrīkst ignorēt.
5. jautājums: kāds ir pareizais gredzenveida savienojuma blīves atloka pievilkšanas modelis?
Atbilde: Pareizais pievilkšanas modelis ir zvaigznītes raksts, kur skrūves tiek pievilktas krustojuma secībā. Skrūves jāpievelk vairākos posmos, parasti par 30%, 60% un 100% no mērķa griezes momenta. Tas nodrošina, ka blīve tiek vienmērīgi saspiesta un atloki paliek paralēli. Pēc sākotnējās pievilkšanas griezes moments jāpārbauda pēc 24 stundām, lai kompensētu šļūdei un atslābumu. Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. nodrošina detalizētas pievilkšanas procedūras mūsu gredzenveida savienojumu blīvēm.
Skrūves priekšslodze ir spēks, kas aktivizē gredzenveida savienojuma blīves blīvēšanas veiktspēju. Bez pietiekamas priekšslodzes blīve nevar deformēties un radīt augsta sprieguma kontaktu, kas nepieciešams augstspiediena un augstas temperatūras savienojumu blīvēšanai. Bultskrūves priekšslodze ir rūpīgi jāaprēķina, jāpieliek un jākontrolē, lai nodrošinātu uzticamu blīvējumu. Blīvēšanas veiktspējā ir nozīme starplikas materiālam, atloka gropei un pieskrūvēšanas procedūrai. Uzņēmuma Ningbo Kaxite Sealing Materials Co., Ltd. rūpnīcai ir zināšanas un pieredze, lai ražotu gredzenveida savienojumu blīves, kas atbilst visprasīgākajām prasībām. Mēs izmantojam augstas kvalitātes materiālus, precīzu apstrādi un stingras pārbaudes, lai nodrošinātu, ka katra mūsu ražotā blīve nodrošina uzticamu veiktspēju. Mēs arī sniedzam visaptverošu tehnisko atbalstu, lai palīdzētu mūsu klientiem sasniegt veiksmīgu zīmogu.
Neatkarīgi no tā, vai plānojat jaunu augstspiediena sistēmu vai uzturat esošu, mēs aicinām jūs sazināties ar mūsu tehnisko komandu, lai apspriestu jūsu prasības. Mēs varam nodrošināt produkta specifikācijas, skrūvju ieteikumus un atbalstu uz vietas. Mūsu apņemšanās nodrošināt kvalitāti un klientu apmierinātību ir padarījusi mūs par uzticamu partneri blīvēšanas lietojumprogrammu jomā visā pasaulē.
Sazinieties ar uzņēmumu Ningbo Kaxite Sealing Materials Co., Ltd jau šodienlai apspriestu jūsu gredzenveida savienojumu blīves prasības un atklātu, kā mūsu produkti var nodrošināt uzticamu blīvējumu jūsu visprasīgākajos lietojumos.
