Pastaigājieties pa jebkuru ķīmiskās apstrādes iekārtu, un jūs atradīsiet sarežģītu cauruļu, tvertņu un siltummaiņu tīklu, kas visi ir savienoti ar atloku savienojumiem. Šie savienojumi ir potenciālie vājie punkti, un tie balstās uz pazemīgu, bet kritisku komponentu: starpliku. Gadu desmitiem rūpniecībā noklusējums bieži bija spirālveida blīves vai pat vienkārši lokšņu materiāli, kas nesatur azbestu. Tomēr notiek būtiskas pārmaiņas.Gofrētas metāla blīves(CMG) laba iemesla dēļ strauji kļūst par standartu kritiskiem blīvēšanas lietojumiem. Tie piedāvā unikālu noturības, temperatūras noturības un blīvējuma uzticamības kombināciju, kas ir nepārspējama daudzām tradicionālajām alternatīvām. Mūsu uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. ir bijis šīs revolūcijas priekšgalā, ražojot augstas veiktspējas gofrētā metāla blīves, kas atrisina vissarežģītākās blīvēšanas problēmas ķīmiskajās rūpnīcās, naftas pārstrādes rūpnīcās un naftas ķīmijas rūpnīcās visā pasaulē.
Pieaugošā priekšroka gofrētajām metāla blīvēm nav tikai tendence; tā ir loģiska atbilde uz pieaugošajām mūsdienu ķīmiskās apstrādes prasībām. Lai uzlabotu efektivitāti, rūpnīcas darbojas ar augstāku spiedienu un temperatūru. Viņi apstrādā agresīvākus un toksiskākus medijus, kur noplūdes ir ne tikai dārgas, bet arī potenciāli postošas. Vides un drošības noteikumi kļūst stingrāki, un tas prasa emisijas, kas ir praktiski nulle. Šajā sarežģītajā ainavā gofrētā metāla blīve izceļas. Tā unikālais gofrētais profils nodrošina izcilu atsperīgumu un elastību, kompensējot procesa neizbēgamās termiskās un spiediena svārstības. Šī noturība nodrošina ciešu blīvējumu ilgtermiņā, samazinot izplūdes emisijas un novēršot nepieciešamību pēc pastāvīgas atkārtotas griezes. Šajā rakstā mēs izpētīsim inženiertehniskos principus, materiālu zinātni un praktiskos pielietojumus, kas padara gofrētās metāla blīves par ieteicamo izvēli ķīmiskajā rūpniecībā, un mēs sniegsim detalizētu, tehnisku ieskatu par to lietošanas specifikācijām un paraugpraksi.
Ķīmiskās apstrādes pasaulē "līdzsvara stāvoklis" ir mīts. Reālās pasaules operācijas raksturo termiskā izplešanās un saraušanās, spiediena pārspriegums un vibrācijas. Šie cikliskie spriegumi ir uzticama atloka blīvējuma galvenais ienaidnieks. Tradicionālās plakanas blīves, piemēram, loksnes bez azbesta, var iegūt pastāvīgu "komplektu" ar sākotnējo skrūvju slodzi. Tas nozīmē, ka laika gaitā tie zaudē savu noturību un elastību. Kad atlokā notiek termiskais cikls, izplešanās var vēl vairāk saspiest blīvi, un, kad tā atdziest, blīve nevar atsperties atpakaļ, lai uzturētu atbilstošu blīvējuma spiedienu. Šis skrūvju slodzes zudums izraisa noplūdes. Gofrētā metāla blīve ir būtiski atšķirīga. Tās kodols ir plāns, gofrēts metāla profils, kas darbojas kā atsperu sērija. Saspiežot, tā plastiski neizdodas tādā pašā veidā; tas saglabā ievērojamu elastības enerģiju.

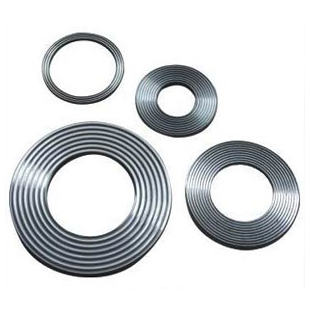

Lai to vizualizētu, iedomājieties atšķirību starp plakanu kartona loksni un gofrētā kartona kasti. Plakanā loksne viegli salokās un krokās, zaudējot spēku. Tomēr gofrētā kaste ir stingra un var atsperties. Tas pats princips attiecas uz blīvēm. Gofrētais profils mūsu gofrētā metāla blīvēs nodrošina augstu elastības un atjaunošanās pakāpi. Nesen veiktā vadošā Eiropas blīvēšanas institūta pētījumā tika mērīts dažādu veidu blīvju "slīdēšanas atslābums". Šļūdes relaksācija ir sprieguma zudums uz skrūvi laika gaitā. Pēc 1000 stundām 300°C temperatūrā standarta saspiestās šķiedras blīve bija zaudējusi vairāk nekā 60% no sākotnējā sprieguma. Elastīga grafīta blīve zaudēja aptuveni 35%. No otras puses, mūsu gofrētā metāla blīves zaudēja mazāk nekā 15% no sākotnējā sprieguma. Šī izcilā skrūvju slodzes saglabāšana nozīmē, ka atloks paliek noslēgts ilgāk, pat ja sistēma tiek pakļauta nopietnai termiskai un spiediena ciklam.
Šī noturība nav saistīta tikai ar blīvēšanu; tas attiecas arī uz drošību un izmaksām. Daudzos procesos nelielas noplūdes noteikšana var būt sarežģīta, tāpēc ir nepieciešams dārgs gāzes noteikšanas aprīkojums. Kad tiek konstatēta noplūde, iekārta bieži ir jāizslēdz, lai pievilktu vai nomainītu blīvi. Ķīmiskās rūpnīcas ražošanas apturēšana var izmaksāt desmitiem tūkstošu dolāru stundā. Uzturot blīvējumu ilgtermiņā, gofrētās metāla blīves samazina šo dārgo un traucējošo darbību biežumu. Gofrētās serdes "atsperes" raksturlielums nodrošina, ka blīve var pielāgoties diferenciālajai kustībai starp atlokiem, aizsargājot blīvējumu un novēršot izplūdes emisijas. Šī uzticamība ir galvenais iemesls, kāpēc apkopes vadītāji arvien biežāk nosaka gofrētās metāla blīves saviem kritiskākajiem un sarežģītākajiem lietojumiem.
Viens no sarežģītākajiem blīvēšanas scenārijiem ķīmiskajā apstrādē ir liela diametra zemspiediena atloka. Padomājiet par uzglabāšanas tvertnes pārsegu, liela diametra kanālu vai siltummaiņa vāku. Šos atlokus bieži ir grūti noblīvēt, jo tiem ir ļoti liels virsmas laukums, taču var pielietot tikai ierobežotu skrūvju spēku, neizkropļojot pašu atloku. Turklāt atloku virsmas šajos lietojumos bieži ir bojātas, bedrītes vai nepareizi izlīdzinātas iepriekšējo starpliku izmaiņu vai vienkārši konstrukcijas izmēra dēļ. Tradicionālajai plakanajai blīvei ir nepieciešams ļoti augsts virsmas spiediens, lai izveidotu blīvējumu, bet lielam atlokam šo vienmērīgo spiedienu ir gandrīz neiespējami sasniegt.
Šeit mirdz gofrētā metāla blīvējuma dizaina ģēnijs. Tā gofrētais raksts rada ļoti koncentrētu blīvējuma līniju sēriju. Tā vietā, lai pieprasītu augstu vidējo spiedienu visā blīves virsmā, tā fokusē pieejamo skrūvju slodzi uz šīm šaurajām kontaktu zonām. Tas nozīmē, ka gofrētā metāla blīve var nodrošināt hermētiskumu pat ar salīdzinoši zemu skrūvju slodzi. Vēl viena būtiska priekšrocība ir spēja pielāgoties virsmas nelīdzenumiem. Gofrētais serdenis darbojas kā elastīga diafragma, kas var saspiesties un pielāgoties virsmas nepilnībām, kas ir būtiska lielu, dažreiz deformētu atloku blīvēšanai. Standarta plakanās blīves vienkārši nevar novērst šīs spraugas un nepilnības bez plaša atloka virsmas remonta, kas ir dārgs un laikietilpīgs process.
Šī veiktspējas priekšrocība tieši izpaužas kā izmaksu ietaupījumi reālajā pasaulē. Agrāk, ja liela diametra tvertnei bija noplūde, risinājums bieži bija tvertni izolēt, iztukšot un likt metinātājam salabot atloka virsmu vai izmantot pielāgotu apstrādes procesu. Tas bieži prasīja vairākas nedēļas ilgu sagatavošanos un ievērojamas izmaksas. Izmantojot gofrētā metāla blīves, daudzas no šīm problēmām tiek atrisinātas starplikas līmenī. Mūsu rūpnīca,Ningbo Kaxite Sealing Materials Co., Ltd., ražo gofrētās metāla blīves, kuru diametrs ir līdz vairākiem metriem, spiedieniem līdz dažiem milibāriem un vakuuma apstākļiem. Blīves spēja nodrošināt uzticamu blīvējumu pie tik zemām skrūvju slodzēm, apvienojumā ar tās toleranci pret virsmas nepilnībām, padara to par piemērotu risinājumu šiem problemātiskajiem, liela mēroga lietojumiem. Šī iespēja ļauj rūpnīcām izvairīties no dārgām dīkstāvēm un atloku remontiem, nodrošinot darbību un samazinot uzturēšanas budžetus.
Lai izvēlētos pareizo gofrētā metāla blīvi konkrētam ķīmiskās apstrādes pielietojumam, ir nepieciešama skaidra izpratne par darbības apstākļiem un blīves tehniskajām specifikācijām. Neatbilstība var izraisīt priekšlaicīgu atteici, noplūdes un iespējamus apdraudējumus. Tālāk esošajā tabulā ir sniegta detalizēta specifikāciju rokasgrāmata mūsu standarta gofrēto metāla blīvju klāstam, izceļot katra parametra inženiertehnisko pamatojumu. Tomēr sarežģītiem lietojumiem mēs piedāvājam pilnu pasūtījuma inženierijas pakalpojumu, lai izstrādātu blīvi, kas ir ideāli piemērota jūsu atlokam.
| Parametrs | Standarta specifikācija | Inženiertehniskais pamatojums un lietojumprogrammu ietekme |
| Pamatmateriāls | SS304, SS316, SS316L, titāns | Nosaka izturību pret koroziju un temperatūras spēju. SS316L ir izplatīts lielākajai daļai ķīmisko pakalpojumu. Titāns stiprai korozijai un augstas temperatūras izturībai. |
| Serdes biezums (mm) | 0,20 - 0,40 | Biezākas serdes (0,30–0,40 mm) nodrošina lielāku elastību, un tās ir ieteicamas zema spiediena liela diametra atlokiem. Plānāki serdeņi (0,20 mm) ir paredzēti augstspiediena sistēmām, kurām nepieciešama minimāla atslābināšana. |
| Gofrēšanas solis (mm) | 2,5 - 4,0 | Piķis ir attālums starp rievojumu virsotnēm. Stingrāks solis (2,5 mm) rada vairāk blīvējuma līniju, kas ir labāks lietojumiem ar zemu skrūvju slodzi. Platāks solis (4,0 mm) ir paredzēts augstspiediena lietojumiem. |
| Rievojumu augstums (mm) | 0,8 - 1,5 | Nosaka saspiežamību un atsperojumu. Lielāks augstums nodrošina lielāku atloku kustību un labāku virsmas atbilstību. |
| Blīvējuma elementa materiāls | Elastīgs grafīts, PTFE, vizla | Visizplatītākais ir elastīgais grafīts, kas nodrošina izcilu temperatūras un ķīmisko izturību. PTFE ir paredzēts agresīvām ķīmiskām vielām zemākā temperatūrā. Vizla ir paredzēta īpaši augstām temperatūrām. |
| Blīvējuma elementa blīvums (g/cm³) | 1,0–1,2 (grafīts) | Lielāks blīvums samazina porainību un šļūde, bet to var būt grūtāk saspiest. Standarta blīvums ir labs līdzsvars. |
| Maksimālā projektētā temperatūra (°C) | Līdz 650°C (ar vizlu) | Šī ir kritiskā robeža. Pārsniegšana var izraisīt serdes vai blīvējuma elementa noārdīšanos, izraisot blīvējuma bojājumu. |
| Maksimālais projektētais spiediens (bar) | Līdz 250 bāriem | Nosaka minimālo skrūvju slodzi un nepieciešamo blīves stiprību. Lielākiem spiedieniem nepieciešams biezāks vai stiprāks kodols. |
| Ieteicamais blīves spriegums (N/mm²) | 50–150 | Tas ir spiedes spriegums, kas nepieciešams, lai panāktu blīvējumu. Pārāk zems, un atloks iztecēs; pārāk augsts, un tas var sabojāt blīvi vai atloku. |
| Noplūdes līmenis (ASTM F37) | < 0,001 ml/min | Šis ir blīvējuma veiktspējas rādītājs, kas norāda uz blīves spēju novērst difūzās emisijas. |
Izvēloties gofrētā metāla starpliku, tas attiecas ne tikai uz atsevišķām materiāla specifikācijām; tas ir par starplikas un atloka mijiedarbības izpratni. Skrūves slodzei jābūt pietiekamai, lai saspiestu blīvi un radītu nepieciešamo blīvējuma spriegumu, taču ne tik lielai, lai tā saspiestu serdi. Izšķiroša nozīme ir arī atloka virsmas apdarei un paralēlismam. Lai nodrošinātu optimālu blīvējumu, mēs iesakām atloka virsmas apdari Ra no 3,2 līdz 6,3 µm. Uzņēmumā Kaxite mūsu tehniskā komanda izmanto progresīvu galīgo elementu analīzi (FEA), lai modelētu blīves darbību noteiktās skrūvju slodzēs un spiedienā. Tas ļauj mums ieteikt optimālu blīves konstrukciju un kontrolētu griezes momenta procedūru, nodrošinot uzticamu un bez noplūdes savienojumu, kas atbilst visstingrākajiem emisijas standartiem.
Ķīmiskā rūpniecība ir neticami daudzveidīga, un tajā tiek apstrādāts viss, sākot no labdabīgiem ogļūdeņražiem līdz agresīvām skābēm, kodīgām vielām un šķīdinātājiem. Nav nevienas "universālas" blīves, kas varētu izturēt visas ķīmiskās vides. Gofrētā metāla blīves patiesā stiprība slēpjas tās pielāgojamībā. Rūpīgi izvēloties serdes metālu un apšuvuma materiālu (vai blīvējuma elementu), blīvi var precīzi konstruēt konkrētajiem materiāliem un darbības apstākļiem. Šī elastība ir iemesls, kāpēc tās arvien vairāk tiek precizētas, salīdzinot ar standarta spirālveida blīvēm, kurām ir ierobežotāks konstrukcijas iespēju klāsts. Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. ražo gofrētās metāla blīves ar plašu materiālu kombināciju klāstu, lai apmierinātu ķīmiskās, naftas ķīmijas un farmācijas nozares augstās prasības.
Pamatmetāls nodrošina konstrukcijas izturību un elastību. Vispārīgajiem ķīmiskajiem pakalpojumiem SS316L ir daudzpusīga izvēle, kas piedāvā labu izturību pret plašu materiālu un darba temperatūru diapazonu. Kodīgākām vidēm, piemēram, tādām, kurās ir hlorīdi vai skābes, ieteicams izmantot augstākus sakausējumus, piemēram, Hastelloy C276 vai Inconel 625. Īpaši augstas temperatūras lietojumiem, piemēram, rafinēšanas krāsnīs, tiek izmantoti titāna vai niķeļa sakausējumi. Mūsu rūpnīca uztur visaptverošu šo speciālo metālu uzskaiti, kas ļauj ātri ražot. Vienlīdz kritiska ir arī blīvējuma elementa izvēle. Visizplatītākā izvēle ir elastīgais grafīts, kas nodrošina izcilu karstumizturību (līdz 650°C) un ķīmisko saderību ar lielāko daļu ogļūdeņražu un tvaika. Tomēr grafīts nav piemērots skābēm, kas ļoti oksidējas, jo var oksidēties un zaudēt blīvēšanas īpašības. Šādos gadījumos mēs izmantojam PTFE vai tā modificēto formu pārklājuma materiālu, kas ir ķīmiski inerti.
Mēs piedāvājam arī inovatīvus dizainus, piemēram, "Dual Sealing Layer" konstrukciju. Tas ietver divu dažādu blīvējuma elementu izmantošanu, piemēram, grafīta iekšējo slāni primārajam blīvējumam un PTFE ārējo gredzenu aizsardzībai pret materiāliem, kas varētu uzbrukt grafītam. Vēl viens uzlabots dizains ir iekšējā un ārējā atbalsta gredzena iekļaušana. Iekšējais gredzens neļauj blīvei sabrukt uz iekšu zem spiediena (īpaši svarīgi augsta spiediena gadījumā), savukārt ārējais gredzens nodrošina aizsardzību pret koroziju un palīdz centrēt. Šis pielāgošanas līmenis ir iemesls, kāpēc gofrētās metāla blīves kļūst par standartu drošībai kritiskiem un augstvērtīgiem lietojumiem. Piemērs: lielais farmācijas ražotājs cīnījās ar piesārņojuma problēmām augstas tīrības ūdens kontūrā, jo no standarta blīvēm bija ekstrahējami materiāli. Mūsu rūpnīca izstrādāja gofrētu metāla blīvi ar cietu PTFE pārklājumu un SS316L serdi, kas likvidēja visas ekstrahējamās vielas, nodrošinot tīru, tīru blīvējumu. Šāda veida pielāgots risinājums ir iespējams tikai ar gofrētā metāla blīvējuma elastīgo dizaina platformu.
1. jautājums: Kā gofrētā metāla blīve atšķiras no spirālveida uztīšanas blīves veiktspējas ziņā?
Atbilde: galvenā atšķirība ir galvenajā dizainā. Spirāli uztītai blīvei tiek izmantota spirālveida V-veida metāla sloksne ar pildvielu. Tie ir lieliski piemēroti daudziem lietojumiem, bet var tikt "izpūsti", ja pildviela ir bojāta. Gofrētā metāla blīve izmanto cietu, nepārtrauktu gofrētu metāla serdi, kas nodrošina izturīgāku, stingrāku struktūru. Šis dizains piedāvā izcilu pretestību izpūšanai un ir izturīgāks pret spēcīgu termisko ciklu. Lai gan spirālveida blīves ir laba vispārēja pielietojuma izvēle, gofrētās metāla blīves parasti ir ieteicamas zema spiediena liela diametra atlokiem un lietojumiem, kur atloka virsmas bojājumi vai novirze rada bažas.
2. jautājums: vai gofrētu metāla blīvi var izmantot uz atloka ar ļoti raupju virsmu?
Atbilde: Jā, tā ir viena no viņu galvenajām priekšrocībām. Gofrētais profils darbojas kā virkne elastīgu atsperu, kas var saspiesties un pielāgoties virsmas nelīdzenumiem. Mīkstais blīvējuma elements (grafīts vai PTFE) aizpilda mikroskopiskās spraugas, radot blīvējumu. Tas padara tos ideāli piemērotus vecu, koroziju zaudējušu atloku remontam, nemaksājot par seguma atjaunošanu. Tomēr mēs vienmēr iesakām pietiekami gludu un plakanu atloka virsmu, lai panāktu optimālu blīvējumu. Īpaši raupjiem atlokiem var būt nepieciešams biezāks blīvējuma elements vai lielāka blīvuma pārklājums. Mūsu tehniskā komanda var ieteikt labāko risinājumu jūsu konkrētajam stāvoklim.
3. jautājums: kāds griezes moments jāizmanto, pieskrūvējot gofrētā metāla blīvi?
Atbilde: nav vienas griezes momenta vērtības. Tas ir atkarīgs no blīves izmēra, skrūves izmēra, atloka nomināla un blīves materiāla. Mērķis ir sasniegt ieteicamo blīves spriegumu (parasti 50-150 N/mm² gofrētajām metāla blīvēm), nesaspiežot serdi. Mēs nodrošinām detalizētu griezes momenta procedūru katrai mūsu piegādātajai blīvei, kas tiek aprēķināta, pamatojoties uz jūsu konkrēto atloka dizainu. Šī procedūra norādīs griezes momentu ft-lbs vai Nm, pievilkšanas secību un gājienu skaitu. Ir svarīgi ievērot šo procedūru, lai panāktu blīvējumu bez noplūdēm un novērstu bojājumus. Nekad nepārsniedziet ieteicamo griezes momentu.
4. jautājums: vai gofrētās metāla blīves ir piemērotas vakuuma apkalpošanai?
Atbilde: Jā, absolūti. Gofrētās metāla blīves ir lieliski piemērotas vakuuma lietojumiem, tostarp augstam vakuumam. To cietais kodols neļauj tiem ievilkties atloka spraugā, atšķirībā no dažām mīkstākām lokšņu blīvēm. Gofrētā konstrukcija nodrošina arī pozitīvu blīvējumu pat zem negatīva spiediena. Mēs iesakām konstrukciju ar iekšējo atbalsta gredzenu, lai novērstu sabrukšanu uz iekšu, un augsta blīvuma blīvējuma elementu, lai samazinātu gāzu izdalīšanos. Mūsu rūpnīca Ningbo Kaxite Sealing Materials Co., Ltd. ir piegādājusi gofrētās metāla blīves daudziem vakuuma lietojumiem, tostarp farmācijas un pusvadītāju rūpniecībā.
5. jautājums: kā uzglabāt gofrētās metāla blīves, lai nodrošinātu to integritāti pirms uzstādīšanas?
Atbilde: Gofrētās metāla blīves jāuzglabā tīrā, sausā un vēsā vidē. Tiem jābūt aizsargātiem no mitruma, netīrumiem un ekstremālām temperatūrām. Oriģinālais iepakojums (bieži vien aizzīmogots plastmasas maisiņš ar gaisa mitrinātāju) ir jāsaglabā neskarts līdz uzstādīšanai, lai novērstu rūsu vai piesārņojumu. Tie ir jāuzglabā plakanā stāvoklī, lai novērstu izkropļojumus, un tos nedrīkst sakraut ar citiem smagiem priekšmetiem. Mūsu rūpnīca katram sūtījumam sniedz detalizētas uzglabāšanas instrukcijas, lai nodrošinātu, ka blīves nonāk uz vietas ideālā stāvoklī.
No nežēlīgāko termisko un spiediena ciklu izturēšanas līdz problemātisku liela diametra atloku blīvēšanai un nepārspējamas materiāla elastības piedāvāšanai, gofrētā metāla blīve ir pierādījusi sevi kā izcilu blīvēšanas risinājumu mūsdienu ķīmiskās apstrādes rūpniecībā. Tā unikālā inženierija nodrošina tādu uzticamības, drošības un rentabilitātes līmeni, kādu tradicionālās starpliku alternatīvas vienkārši nevar sasniegt. Tehniskās apkopes inženieriem un rūpnīcu vadītājiem tas ir proaktīvs ieguldījums ilgstošā darbībā bez noplūdēm.
Vai esat gatavs uzlabot savas rūpnīcas blīvējuma veiktspēju?Sazinieties ar Ningbo Kaxite Sealing Materials Co., Ltd. jau šodienlai apspriestu jūsu konkrēto pieteikumu. Mūsu pieredzējušo inženieru komanda sadarbosies ar jums, lai izvēlētos optimālo dizaina un materiālu kombināciju jūsu vissvarīgākajiem atloku savienojumiem. Mēs piedāvājam bezmaksas tehniskās konsultācijas, ieteikumus par blīvju dizainu un apmācību uz vietas jūsu apkopes brigādēm.Pieprasiet savu bezmaksas tehnisko konsultāciju tūlīt no Ningbo Kaxite Sealing Materials Co., Ltd. un nodrošiniet savas rūpnīcas integritāti ar uzticamu gofrēto metāla blīvju blīvējumu.
