Naftas ķīmijas rūpniecībā viena augstspiediena hidrokrekinga atloka noplūde var izraisīt avārijas izslēgšanu, kas izmaksā vairāk nekā 500 000 USD dienā ražošanas zuduma gadījumā. Elektrostacijā tvaika noplūde pie turbīnas ieplūdes atloka var izraisīt piespiedu pārtraukumu, kas ilgst vairākas dienas. Tie nav reti notikumi. Tās ir tiešas blīvējuma defektu sekas, un tās ir viens no nozīmīgākajiem neplānotas apkopes un ražošanas zudumu avotiem smagajā rūpniecībā. Šī izaicinājuma galvenā sastāvdaļa ir blīve. Un starp blīvēm viens dizains ir pierādījis sevi kā ārkārtīgi efektīvs šo dārgo bojājumu novēršanā: gredzenveida savienojuma blīve.
Gredzena savienojuma blīve ir metāla blīvējuma elements, ko izmanto augsta spiediena un augstas temperatūras lietojumos, kur uzticamība nav apspriežama. Atšķirībā no mīkstajām starplikām, kas balstās uz saspiežamību, lai izveidotu blīvējumu, gredzenveida savienojuma blīve rada blīvējumu, izmantojot precīzu metāla un metāla kontaktu starp blīvi un rievu atloka virsmās. Šis dizains nodrošina blīvējumu, kas ir izturīgs pret izpūšanu, ļoti izturīgs pret termisko ciklu un spēj izturēt spiedienu, kas varētu iznīcināt cita veida blīves. Rezultāts ir dramatisks neplānotas apkopes un ražošanas zudumu samazinājums. Šajā rakstā tiks paskaidrots, kā gredzenveida savienojuma blīve to panāk, pārbaudot tā dizainu, materiālus, uzstādīšanu un veiktspēju visprasīgākajā rūpnieciskajā vidē. Mūsu uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. ir ražojisGredzenveida savienojumu blīvesjau vairāk nekā divas desmitgades, un mēs paši esam redzējuši, kā pareizā blīve var pārveidot iekārtas uzticamību.
Gredzenveida savienojuma blīve ir ciets metāla blīvgredzens, kas ir apstrādāts precīziem izmēriem un paredzēts, lai tas ietilptu atbilstošā rievā, kas ir apstrādāta atloka virsmās. Blīve šķērsgriezumā parasti ir ovāla vai astoņstūra forma, un tā ir pieejama dažādos standarta izmēru diapazonos, ko nosaka API 6A un ASME B16.20. Kad atloka skrūves ir pievilktas, blīve tiek saspiesta starp abām rievu virsmām. Metāls nedaudz deformējas, radot ciešu, līnijas kontakta blīvējumu. Tas būtiski atšķiras no mīkstās blīves, kas balstās uz materiāla saspiežamību, lai aizpildītu atloka virsmas nepilnības. Gredzenveida savienojuma blīve balstās uz precīzu rievas un blīves ģeometriju, lai izveidotu blīvi, kas ir gan izturīga, gan uzticama.
Gredzenveida savienojuma blīves galvenā priekšrocība ir tās izturība pret izpūšanu. Mīkstajā starplikā blīvējuma elements ir ierobežots starp atloku virsmām, bet tas nav mehāniski nofiksēts vietā. Ja iekšējais spiediens pārsniedz skrūvju saspiešanas spēku, blīve var tikt izspiesta no savienojuma — parādība, kas pazīstama kā izpūšana. Tā ir katastrofāla kļūme, kas atbrīvo procesa šķidrumu un var izraisīt ievainojumus vai nāvi. Gredzena savienojuma blīve nevar izpūst, jo tā ir mehāniski iesprostota rievā. Rieva darbojas kā norobežojošais trauks, un blīve ir saspiesta tajā. Pat ja tiek zaudēta skrūvju slodze, blīve paliek vietā, saglabājot blīvējumu. Tas ir kritisks drošības līdzeklis augstspiediena lietojumos.
Tālāk esošajā tabulā ir salīdzinātas gredzenveida savienojumu blīves un mīksto blīvju konstrukcijas un veiktspējas raksturlielumi.
| Funkcija | Gredzena savienojuma blīve | Mīksta blīve (loksne) |
| Blīvēšanas mehānisms | Metāla-metāla līnijas kontakts | Mīksta materiāla saspiešana |
| Izpūšanas pretestība | Lieliski (mehāniski iesprostoti) | Slikti (var izspiest) |
| Spiediena reitings | Līdz 10 000 psi (690 bāri) | Līdz 1000 psi (69 bāri) |
| Temperatūras novērtējums | Līdz 1000°C (atkarībā no materiāla) | Līdz 500°C (atkarībā no materiāla) |
| Atkārtota izmantošana | Nav ieteicams | Nav ieteicams |
| Tipiski pielietojumi | Aku galviņas, cauruļvadi, pārstrādes rūpnīcas, spēkstacijas | Vispārējie rūpnieciskie cauruļvadi, zemspiediena sistēmas |

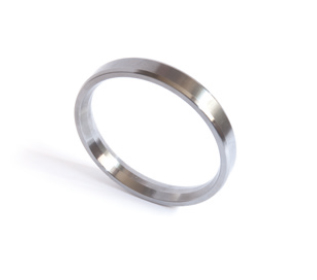

Gredzena savienojuma blīves dizains ir standartizēts, lai nodrošinātu savstarpēju aizvietojamību. Visizplatītākie stili ir R tips (ovāls vai astoņstūrains), RX tips (augstākam spiedienam) un BX tips (ārkārtīgi augstam spiedienam). Katram stilam ir noteikta rievas ģeometrija un spiediena reitings. PlkstNingbo Kaxite Sealing Materials Co., Ltd., mēs izgatavojam visus trīs stilus no dažādiem materiāliem, lai tie atbilstu dažādu lietojumu prasībām.
Gredzenveida savienojuma blīves metāls pret metālu ir atslēga tās spējai novērst izpūšanu un noplūdi. Kad atloka skrūves ir pievilktas, blīve tiek saspiesta pret rievu virsmām. Sākotnējais kontakts ir līnijas kontakts — blīves izliektā virsma saskaras ar rievas plakano virsmu. Palielinoties skrūvju slodzei, metāls pie kontaktlīnijas plastiski deformējas, radot plašāku kontakta laukumu. Šī deformācija ir ierobežota ļoti mazā reģionā, un tā rada blīvējumu, kas ir gan stingrs, gan elastīgs. Blīvējums ir blīvs, jo metāla kontakts novērš mikroskopiskās spraugas, kas ļautu šķidrumam izplūst. Tas ir elastīgs, jo blīves un atloka elastīgā deformācija ļauj savienojumam pielāgoties nelielām kustībām, nezaudējot kontaktu.
Rievas ģeometrija ir būtiska blīvējuma veiktspējai. Rieva ir apstrādāta precīzā leņķī (parasti 23° R tipa blīvēm) un dziļumā. Kad blīve ir saspiesta, rievas ķīļveida darbība piespiež blīves materiālu cieši saskarties ar rievas virsmām. Tas rada blīvējumu, kas kļūst stingrāks, palielinoties spiedienam. Tas ir pazīstams kā spiediena barošanas blīvējums. Jo augstāks ir iekšējais spiediens, jo vairāk blīve tiek piespiesta rievu virsmām, un blīvējums kļūst ciešāks. Tas ir pretējs mīkstajai blīvei, ko var izspiest no savienojuma ar augstu spiedienu. Tālāk esošajā tabulā parādīta attiecība starp iekšējo spiedienu un blīvējuma spēku gredzenveida savienojuma blīvei.
| Iekšējais spiediens (bar) | Blīvēšanas spēks (N/mm) | Kontakta stress (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Spiediena barošanas blīvējums ir tas, kas padara gredzenveida savienojuma blīvi tik efektīvu, lai novērstu izpūšanu. Pat ja skrūves slodze tiek samazināta termiskās izplešanās vai atslābuma dēļ, iekšējais spiediens turpina aktivizēt blīvējumu. Tas ir kritisks drošības līdzeklis augstspiediena lietojumos. Mūsu rūpnīcā mēs pārbaudām katru gredzenveida savienojumu starpliku partiju, lai pārbaudītu to hermetizācijas veiktspēju ar spiedienu. Mēs izmantojam hidraulisko pārbaudes iekārtu, kas pieliek iekšējo spiedienu uz testa atloku un mēra noplūdes ātrumu. Mūsu blīves pastāvīgi sasniedz noplūdes līmeni, kas ir krietni zem API 6A un ASME B16.20 pieļaujamajām robežām.
Materiāls, no kura izgatavota gredzenveida savienojuma blīve, nosaka tā spēju izturēt pielietojuma korozīvos un termiskos apstākļus. Blīve, kas izgatavota no nepareiza materiāla, priekšlaicīgi sabojāsies, izraisot neplānotu apkopi un ražošanas zudumus. Visizplatītākie gredzenveida savienojumu blīvju materiāli ir mīksts dzelzs, zema oglekļa satura tērauds, nerūsējošais tērauds (304, 316, 321) un eksotiski sakausējumi, piemēram, Inconel, Monel un Hastelloy. Katram materiālam ir noteikts temperatūras diapazons un izturība pret koroziju. Materiāls jāizvēlas, pamatojoties uz procesa šķidrumu, darba temperatūru un nepieciešamo kalpošanas laiku.
Mīkstais dzelzs ir visekonomiskākais materiāls, un tas ir piemērots zemas temperatūras, nekorozijas lietošanai. Zema oglekļa satura tērauds tiek izmantots nedaudz prasīgākiem lietojumiem. Nerūsējošais tērauds 304 un 316 ir nozares darba zirgi, kas piedāvā labu izturību pret koroziju un izturību augstā temperatūrā. Nerūsējošais tērauds 321 ir stabilizēts ar titānu, lai novērstu starpkristālu koroziju augstās temperatūrās. Inconel un Monel tiek izmantoti agresīvākajā vidē, piemēram, tādās, kas satur hlorīdus vai augstas temperatūras tvaiku. Zemāk esošajā tabulā sniegti norādījumi par temperatūras un korozijas ierobežojumiem, kas attiecas uz parastiem gredzenveida savienojumu blīves materiāliem.
| Materiāls | Maks. Temperatūra (°C) | Izturība pret koroziju | Tipiski pielietojumi |
| Mīksts dzelzs | 400 | Nabaga | Zema spiediena, nerūsējoši pakalpojumi |
| Zema oglekļa satura tērauds | 500 | Godīgi | Vispārējie rūpnieciskie cauruļvadi |
| Nerūsējošais tērauds 304 | 700 | Labi | Lielākā daļa naftas pārstrādes rūpnīcu un naftas ķīmijas pakalpojumu |
| Nerūsējošais tērauds 316 | 800 | Ļoti labi | Kodīga vide, augstas temperatūras tvaiks |
| Nerūsējošais tērauds 321 | 900 | Ļoti labi | Augstas temperatūras pielietojumi |
| Inconel 625 | 1000 | Lieliski | Ekstrēma temperatūra, ļoti kodīga |
| Monel 400 | 800 | Lieliski | Hlorīdu saturoša vide |
Pareiza materiāla izvēle ir kritisks inženierijas lēmums. Blīve, kas nav izturīga pret procesa šķidrumu, korodē, zaudējot blīvēšanas spēju un potenciāli piesārņojot procesu. Blīve, kas nav paredzēta darba temperatūrai, kļūs mīkstāka vai ložņā, zaudējot priekšslodzi un pieļaujot noplūdi. Uzņēmumā Kaxite mēs cieši sadarbojamies ar saviem klientiem, lai izvēlētos optimālāko materiālu katram lietojumam. Mēs uzturam visaptverošu materiālu saderības datubāzi un varam sniegt konkrētus ieteikumus, pamatojoties uz procesa apstākļiem. Šis pakalpojums ir viens no veidiem, kā mēs palīdzam saviem klientiem samazināt neplānotas apkopes un ražošanas zudumus.
Pasaulē visizturīgākā gredzenveida savienojuma blīve neizdosies, ja tā nebūs pareizi uzstādīta. Uzstādīšana ir būtisks blīvējuma uzticamības faktors. Visbiežāk sastopamās uzstādīšanas kļūdas ir: jau saspiestas blīves atkārtota izmantošana, blīves bojāšana apstrādes laikā, rievas neiztīrīšana un nevienmērīga skrūves griezes momenta pielietošana. Katra no šīm kļūdām var izraisīt priekšlaicīgu neveiksmi. Pareiza uzstādīšana ir sistemātisks process, kas rūpīgi jāievēro.
Pirmais solis ir pārbaudīt blīvi un rievu. Blīvei nedrīkst būt tādi defekti kā skrāpējumi, iespiedumi vai korozija. Rievai jābūt tīrai, sausai un bez jebkādiem gružiem vai veciem blīves materiāliem. Jebkuri rievas bojājumi tiks pārnesti uz blīvi, novēršot pareizu blīvējumu. Otrais solis ir starplikas uzstādīšana rievā. Ar blīvi jārīkojas uzmanīgi, lai izvairītos no bojājumiem. Tas jāievieto rievā un jāpārbauda, vai tas ir pareizi novietots. Trešais solis ir atloku izlīdzināšana. Atlokiem jābūt paralēliem un izlīdzinātiem norādītajās pielaidēs. Nepareiza izlīdzināšana izraisīs nevienmērīgu blīves noslogošanu un var izraisīt noplūdi.
Ceturtais solis ir pievilkt skrūves. Lai nodrošinātu vienmērīgu iekraušanu, tas jādara ar zvaigznīti vai krustu. Galīgajam skrūvju griezes momentam jāatbilst atloka ražotāja specifikācijām. Ir svarīgi izmantot kalibrētu griezes momenta atslēgu. Tālāk esošajā tabulā ir sniegts instalēšanas darbību kopsavilkums un galvenie punkti, kas jāpārbauda.
| Solis | Darbība | Atslēgu pārbaude |
| 1 | Pārbaudiet blīvi un rievu | Bez defektiem, tīra un sausa |
| 2 | Ievietojiet blīvi rievā | Pareizi nosēdināts |
| 3 | Izlīdziniet atlokus | Paralēli un centrēti |
| 4 | Pievelciet skrūves zvaigžņu veidā | Vairākas piespēles, vienmērīgs griezes moments |
| 5 | Pēdējā griezes momenta pārbaude | Saskaņā ar specifikāciju |
Mūsu rūpnīcā mēs sniedzam detalizētas uzstādīšanas instrukcijas kopā ar katru mūsu piegādāto gredzenveida savienojumu blīvi. Mēs saviem klientiem piedāvājam arī uzstādīšanas apmācības uz vietas. Mūsu tehniskā komanda ir pieejama, lai palīdzētu ar visiem uzstādīšanas jautājumiem. Ievērojot šīs procedūras, mūsu klienti var nodrošināt, ka viņu gredzenveida savienojumu blīves nodrošina ilgtermiņa uzticamību, kas ir būtiska neplānotas apkopes un ražošanas zudumu samazināšanai.
Gredzena savienojuma blīves kopējās īpašumtiesību izmaksas (TCO) ietver sākotnējo pirkuma cenu, uzstādīšanas izmaksas, apkopes izmaksas un atteices izmaksas. Lai gan sākotnējā gredzena savienojuma blīves iegādes cena ir augstāka nekā mīkstajai blīvei, TCO bieži ir zemāka, jo gredzenveida savienojuma blīve kalpo ilgāk un sabojājas retāk. Viena mīkstas blīves atteice var maksāt simtiem tūkstošu dolāru ražošanas zudumā, savukārt gredzenveida savienojuma blīve var novērst šo kļūmi. Tālāk esošajā tabulā ir sniegts gredzenveida savienojuma blīves un mīkstās blīves TCO salīdzinājums 10 gadu periodā.
| Izmaksu sastāvdaļa | Gredzena savienojuma blīve | Mīksta blīve |
| Sākotnējā pirkuma cena (par vienību) | $50 | 10 $ |
| Nomaiņu skaits (10 gadi) | 2 | 6 |
| Kopējās pirkuma izmaksas | 100 $ | 60 $ |
| Uzstādīšanas darbi (10 gadi) | 200 $ | 600 $ |
| Neveiksmes izmaksas (10 gadi) | 0 $ | 50 000 $ |
| Kopējās īpašumtiesību izmaksas | $300 | 50 660 $ |
Tabulā redzams, ka gredzenveida savienojuma blīves TCO ir ievērojami zemāka nekā mīkstajai blīvei, neskatoties uz augstāko sākotnējo pirkuma cenu. Ietaupījumu nodrošina samazināts nomaiņu skaits, mazāks uzstādīšanas darbaspēks un atteices izmaksu novēršana. Šis ir ekonomiskais arguments, lai izmantotu gredzenveida savienojumu blīves augsta spiediena un augstas temperatūras lietojumos. Vienas atteices izmaksas ievērojami pārsniedz pašas blīves izmaksas. Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. palīdz saviem klientiem aprēķināt viņu blīvējuma risinājumu TCO. Mēs uzskatām, ka gredzenveida savienojuma blīve ir visrentablākais risinājums prasīgiem lietojumiem.
1. jautājums: vai gredzenveida savienojuma blīvi var izmantot atkārtoti pēc tam, kad tā ir saspiesta?
Atbilde: Nē, gredzena savienojuma blīvi nevajadzētu izmantot atkārtoti. Kad blīve ir saspiesta, tā ir plastiski deformējusies un ir sacietējusi. Atkārtota tā izmantošana nenodrošinās uzticamu blīvējumu. Blīve ir jānomaina katru reizi, kad tiek atvērts atloks. Šī ir kritiska drošības prakse. Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd., mēs iesakām saviem klientiem veikt atbilstošu rezerves starpliku uzskaiti, lai nodrošinātu, ka viņiem nerastos kārdinājums avārijas gadījumā atkārtoti izmantot starpliku.
2. jautājums: kā izvēlēties pareizo materiālu gredzenveida savienojuma blīvei?
Atbilde: Materiāla izvēle ir atkarīga no procesa šķidruma, darba temperatūras un nepieciešamās izturības pret koroziju. Zemas temperatūras, korozijas necaurlaidīgiem lietojumiem pietiek ar mīkstu dzelzi vai tēraudu ar zemu oglekļa saturu. Lielākajai daļai naftas pārstrādes rūpnīcu un naftas ķīmijas lietojumu ieteicams izmantot nerūsējošo tēraudu 304 vai 316. Augstas temperatūras vai ļoti kodīgu lietojumu gadījumā var būt nepieciešami eksotiski sakausējumi, piemēram, Inconel vai Monel. Mūsu tehniskā komanda var sniegt konkrētus ieteikumus, pamatojoties uz jūsu procesa apstākļiem.
3. jautājums. Kāda ir atšķirība starp R tipa, RX tipa un BX tipa gredzenveida savienojuma blīvi?
Atbilde: R tips ir standarta ovāla vai astoņstūra blīve, ko izmanto lielākajā daļā lietojumu. RX tipam ir modificēta ģeometrija, kas nodrošina efektīvāku blīvējumu pie lielāka spiediena. BX tips ir paredzēts īpaši augstam spiedienam, un tam ir ar spiedienu darbināma konstrukcija. Katram tipam ir noteikta rievas ģeometrija un spiediena reitings. Mūsu rūpnīca ražo visus trīs veidus, un mēs varam palīdzēt jums izvēlēties piemērotāko jūsu pielietojumam.
4. jautājums: kā es varu noteikt, vai gredzenveida savienojuma blīve ir bojāta?
Atbilde: Bojātam gredzenveida savienojuma blīvei var būt redzami skrāpējumi, iespiedumi vai korozija. Tas var būt arī noapaļots vai ar saplacinātu šķērsgriezumu. Ja ir kāda no šīm pazīmēm, starpliku nevajadzētu lietot. Pat neliels defekts var novērst blīves pareizu blīvēšanu. Pirms uzstādīšanas vienmēr rūpīgi pārbaudiet blīvi.
5. jautājums: kāds ir gredzena savienojuma blīves maksimālais spiediens?
Atbilde: Gredzena savienojuma blīves maksimālais spiediena novērtējums ir atkarīgs no veida un materiāla. R tipa blīves parasti tiek novērtētas līdz 5000 psi (345 bāri). RX tipa blīves ir paredzētas 10 000 psi (690 bar). BX tipa blīves ir paredzētas līdz 15 000 psi (1034 bar) vai lielākai. Faktiskais spiediena novērtējums ir atkarīgs arī no atloka nomināla un skrūvju slodzes. Mūsu rūpnīca var nodrošināt īpašus spiediena rādītājus katram starplikas veidam un materiālam.
Gredzenveida savienojuma blīve ir būtiska sastāvdaļa, lai samazinātu neplānotu apkopi un ražošanas zudumus augstspiediena rūpnieciskajās sistēmās. Tā metāla savienojuma blīvējums, ar spiedienu darbināms dizains un izturība pret izpūšanu padara to par visuzticamāko blīvējuma risinājumu prasīgiem lietojumiem. Izvēloties pareizo materiālu, pareizi uzstādot blīvi un ievērojot profilaktiskās apkopes programmu, iekārtu operatori var praktiski novērst ar blīvēm saistītas kļūdas. Rezultāts ir lielāks darbspējas laiks, zemākas uzturēšanas izmaksas un drošāka darba vide.
Mūsu uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. ir ražojis gredzenveida savienojumu blīves vairāk nekā divus gadu desmitus. Mēs piedāvājam pilnu standarta un pielāgotu blīvju klāstu no dažādiem materiāliem. Mūsu tehniskā komanda ir pieejama, lai palīdzētu ar materiālu izvēli, uzstādīšanas apmācību un kļūdu analīzi. Mēs esam apņēmušies palīdzēt saviem klientiem sasniegt visaugstāko uzticamības un drošības līmeni viņu darbībā.
Sazinieties ar Ningbo Kaxite Sealing Materials Co., Ltd. jau šodienlai uzzinātu vairāk par mūsu gredzenveida savienojumu blīvēm un to, kā tās var samazināt jūsu neplānoto apkopi un ražošanas zudumus.
