Kāpēc mīkstā dzelzs gredzena savienojuma blīve joprojām ir populāra vispārējai rūpnieciskai lietošanai?

Plašajā un daudzveidīgajā rūpnieciskās blīvēšanas ainavā daži produkti ir pierādījuši mīkstā dzelzs gredzena savienojuma blīves noturību. Lai gan gadu desmitu laikā ir parādījušies eksotiski sakausējumi, uzlaboti polimēri un kompozītmateriāli, mīkstā dzelzs gredzena savienojuma blīve joprojām ir piemērots risinājums inženieriem un apkopes speciālistiem neskaitāmās nozarēs. Tā nepārtrauktā popularitāte nav inerces vai inovācijas trūkuma jautājums; tas ir apliecinājums unikālai īpašību kombinācijai, kas padara to īpaši labi piemērotu plašam vispārēju rūpniecisku lietojumu klāstam.

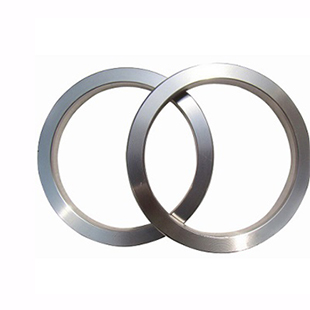

Mīkstās dzelzs gredzenveida savienojuma blīves pastāvīgā pievilcība slēpjas tās vienkāršībā un efektivitātē. TheGredzena savienojuma blīveir metāla blīvējuma elements, parasti astoņstūra vai ovāla šķērsgriezuma, kas paredzēts izmantošanai atloku savienojumos ar atbilstošām rievām. Saspiežot, mīkstā dzelzs gredzena blīve plastiski deformējas, radot blīvu metāla-metāla blīvējumu. Šis dizains ir pierādīts vairāk nekā gadsimtu, izmantojot tvaika, ūdens, gāzes un naftas pakalpojumus. Tās popularitāte balstās uz uzticamības, daudzpusības un rentabilitātes pamatiem. Šajā rakstā ir sniegta visaptveroša mīkstā dzelzs gredzena savienojuma blīves tehniskā analīze, pārbaudot tās materiāla īpašības, blīvēšanas mehānismus, pielietojuma diapazonu un iemeslus, kāpēc tā joprojām ir ieteicama inženieru izvēle vispārīgos rūpnieciskos apstākļos. Apspriedīsim arī specifiskos tehniskos parametrus, kas nosaka tā darbību, un atlases kritērijus, kas nodrošina tā efektīvu pielietojumu.

Satura rādītājs

• 1. RTJ projektēšanas un blīvēšanas princips
• 2. Mīkstā dzelzs materiāla īpašības gredzenveida savienojumu blīvēm
• 3. Galvenie veiktspējas raksturlielumi vispārējā rūpnieciskā lietošanā
• 4. Pielietojuma klāsts un daudzpusība dažādās nozarēs
• 5. Tehniskās specifikācijas un kvalitātes parametri
• 6. Bieži uzdotie jautājumi (BUJ)
• 7. Secinājums

1. RTJ projektēšanas un blīvēšanas princips

Lai saprastu, kāpēc mīkstā dzelzs gredzena savienojuma blīve joprojām ir populāra, vispirms ir jāsaprot tās konstrukcijas un blīvēšanas pamatprincips. Gredzenveida savienojuma blīve ir precīzi apstrādāts metāla blīvējuma elements, kam parasti ir astoņstūra vai ovāls šķērsgriezums. To lieto kopā ar atlokiem, kuriem ir atbilstoša rieva, kas pazīstama kā gredzenveida savienojuma atloks (RTJ atloks). Dizains ir standartizēts saskaņā ar ASME B16.20 un API 6A, kas nosaka izmērus, materiālus un testēšanas prasības gredzenveida savienojumu blīvēm.

Gredzenveida savienojuma blīves blīvēšanas mehānisms ir balstīts uz plastiskas deformācijas principu. Kad atloka skrūves ir pievilktas, blīve tiek saspiesta atloka rievā. Mīkstais dzelzs materiāls, būdams salīdzinoši mīksts un kaļams, plastiski deformējas, plūstot, lai aizpildītu sīkos nelīdzenumus rievu virsmās. Šī deformācija rada ļoti efektīvu blīvējumu starp metālu pret metālu, un starplikas materiāls atbilst rievas profilam. Iegūtais blīvējums spēj izturēt augstu spiedienu un temperatūru. Galvenais ir dzelzs materiāla maigums, kas ļauj tam deformēties bez plaisāšanas, un atloka materiāla cietība, kas nodrošina stingru pretvirsmu, pret kuru tiek nospiesta blīve.

Gredzenveida savienojuma blīves dizains piedāvā vairākas raksturīgas priekšrocības. Pirmkārt, metāla savienojuma blīvējums nodrošina ļoti zemu noplūdes ātrumu, padarot to piemērotu lietojumiem, kur noplūde ir nepieņemama. Otrkārt, konstrukcija ir ļoti izturīga pret izpūšanu, jo blīve ir mehāniski bloķēta rievā. Treškārt, konstrukciju ir salīdzinoši vienkārši uzstādīt un uzturēt ar standarta griezes momenta vērtībām skrūvju pievilkšanai. Blīves ģeometrija neatkarīgi no tā, vai tā ir astoņstūra vai ovāla, ietekmē blīvējuma spiediena sadalījumu. Astoņstūra dizains nodrošina pozitīvāku blīvējuma līniju, savukārt ovāls dizains bieži tiek izmantots vecākos vai zemāka spiediena lietojumos. PlkstNingbo Kaxite Sealing Materials Co., Ltd.,mēs izgatavojam gredzenveida savienojumu blīves gan astoņstūra, gan ovālas konstrukcijas, izmantojot augstas kvalitātes mīksto dzelzs materiālus, lai nodrošinātu uzticamu blīvējumu dažādos rūpnieciskos lietojumos.

Nākamajā tabulā ir apkopotas mīkstā dzelzs RTJ blīves galvenās konstrukcijas iezīmes un blīvēšanas principi.

Gredzenveida savienojuma blīves dizaina vienkāršība apvienojumā ar izturīgo blīvēšanas spēju ir padarījusi to par uzticamu izvēli gadu desmitiem. Tā nepārtraukta izmantošana liecina par šī inženiertehniskā risinājuma efektivitāti, kas ir pilnveidots, gadiem ilgi praktiskā pielietojumā. Mīkstais dzelzs materiāls ar tā specifiskajām materiāla īpašībām ir šo panākumu pamatā.

2. Mīkstā dzelzs materiāla īpašības gredzenveida savienojumu blīvēm

Mīkstā dzelzs materiāla īpašības ir tās efektivitātes atslēga kā gredzenveida savienojumu blīves materiāls. Termins "mīkstais dzelzs" šajā kontekstā attiecas uz tēraudu ar zemu oglekļa saturu, parasti ar oglekļa saturu no 0,05% līdz 0,15%. Šis zemais oglekļa saturs piešķir materiālam raksturīgo maigumu un elastību. Īpašās īpašības, kas padara to piemērotu gredzenveida savienojumu blīvēm, ir tā zemā cietība, augsta elastība, mērena stiepes izturība un laba izturība pret koroziju.

Mīksto dzelzi raksturo tā zemā cietība, kas parasti ir diapazonā no 90 līdz 120 pēc Brinela cietības skalas (HB). Šis maigums ļauj blīvei plastiski deformēties zem pieliktās skrūves slodzes, ļaujot tai pielāgoties atloka rievas virsmai un izveidot hermētiskumu. Materiāla elastība nodrošina, ka tas deformēsies bez plaisāšanas vai lūzumiem. Mīkstā dzelzs stiepes izturība ir mērena, parasti svārstās no 350 līdz 450 MPa. Tas nodrošina pietiekamu izturību, lai pretotos ekstrūzijas spēkiem, kas var rasties augsta spiediena darbības laikā. Tā izturība pret koroziju parasti ir piemērota lielākajai daļai rūpniecisko šķidrumu, lai gan tā nav piemērota ļoti kodīgai videi.

Gredzenveida savienojumu blīvju kontekstā īpašās materiāla īpašības nosaka standarti, piemēram, ASME B16.20. Standarts nosaka pieļaujamo sastāvu un cietību mīkstajām dzelzs blīvēm, nodrošinot materiāla konsekvenci un uzticamību. Materiālam nedrīkst būt tādi defekti kā laminējums, plaisas vai ieslēgumi, kas varētu sabojāt blīvējumu. Uzņēmumā Kaxite mēs rūpīgi iepērkam un pārbaudām savus mīkstos dzelzs materiālus, lai nodrošinātu, ka tie atbilst šo standartu stingrajām prasībām. Mūsu kvalitātes kontroles procesos ietilpst cietības pārbaude, stiepes pārbaude un vizuāla pārbaude, lai pārliecinātos, ka materiāls ir piemērots paredzētajam lietojumam.

Nākamajā tabulā ir apkopotas gredzenveida savienojumu blīvēs izmantotā mīkstā dzelzs galvenās materiāla īpašības.

Mīkstā dzelzs kā blīvējuma materiāla izvēle ir apzināta inženierijas izvēle. Tā īpašību kombinācija — maigums, lokanība un mērena izturība — padara to par efektīvu blīvējuma materiālu plašam vispārēju rūpniecisku lietojumu klāstam. Materiāla spēja pielāgoties rievas virsmai ir tā efektivitātes pamatā, un tā izturība pret izspiešanu nodrošina, ka blīvējums paliek neskarts zem spiediena. Šis īpašību līdzsvars ir izrādījies efektīvs daudzu gadu desmitu laikā, padarot to par uzticamu un uzticamu izvēli.

3. Galvenie veiktspējas raksturlielumi vispārējā rūpnieciskā lietošanā

Mīksto dzelzs gredzenveida savienojumu blīvju veiktspēju vispārīgos rūpnieciskos lietojumos raksturo vairāki galvenie atribūti. Tie ietver blīvējuma uzticamību, izturību pret spiedienu un temperatūru, vieglu uzstādīšanu un saderību ar plašu šķidrumu klāstu. Šie veiktspējas raksturlielumi ir galvenie iemesli, kāpēc blīve joprojām ir populāra inženieru un apkopes speciālistu vidū.

Blīvējuma uzticamība neapšaubāmi ir vissvarīgākā veiktspējas īpašība. Mīkstās dzelzs blīves spēja plastiski deformēties un pielāgoties atloka gropei rada ļoti efektīvu blīvējumu. Šis blīvējums ir izturīgs pret izpūšanu pat augsta spiediena apstākļos un spēj ilgstoši uzturēt zemu noplūdes ātrumu. Metāla-metāla blīvējums ir arī izturīgs un izturīgs pret nogurumu, padarot to piemērotu lietojumiem ar termisko ciklu. Pats mīkstais dzelzs materiāls ir izturīgs pret daudzu parastu rūpniecisko šķidrumu ķīmisko iedarbību.

Vēl viena galvenā veiktspējas īpašība ir tā izturība pret spiedienu un temperatūru. Mīkstās dzelzs gredzenveida savienojumu blīves var izmantot spiedienā līdz 2500 psi un temperatūrā līdz 550 °C (1000 °F) atkarībā no pielietojuma. Šis plašais darbības diapazons padara tos piemērotus plaša spektra industriālajiem pakalpojumiem. Materiāla izturība un izturība pret šļūdei ir izšķiroša nozīme, lai uzturētu blīvējumu paaugstinātā temperatūrā un spiedienā. Blīves spēja saglabāt savu integritāti šādos apstākļos ir būtiska ilgtermiņa uzticamībai.

Vienkārša uzstādīšana ir vēl viens faktors, kas veicina tā popularitāti. Gredzenveida savienojuma blīve ir salīdzinoši vienkārši uzstādāma ar standarta griezes momenta vērtībām skrūvju pievilkšanai. Blīve tiek ievietota atloka rievā, un skrūves tiek pievilktas līdz norādītajam griezes momentam. Instalēšanas process ir vienkāršs un neprasa īpašus rīkus vai prasmes. Šī uzstādīšanas vienkāršība samazina darba laiku un instalēšanas kļūdu iespējamību.

Saderība ar plašu šķidrumu klāstu ir vēl viena svarīga priekšrocība. Mīkstais dzelzs ir saderīgs ar plašu rūpniecisko šķidrumu spektru, tostarp tvaiku, ūdeni, eļļu, dabasgāzi un daudzām ķīmiskām vielām. Šī daudzpusība padara to par praktisku izvēli daudziem lietojumiem, jo ​​to var izmantot dažādos servisos, neprasot dažādus blīves materiālus. Tas ir īpaši izdevīgi iekārtām ar vairākiem pakalpojumiem un ierobežotu dažādu veidu blīvju krājumu.

Nākamajā tabulā ir apkopoti galvenie mīksto dzelzs gredzenveida savienojumu blīvju veiktspējas raksturlielumi.

Šīs veiktspējas īpašības apvienojumā ar rentabilitāti padara mīksto dzelzs gredzenveida savienojuma blīvi par populāru izvēli vispārējai rūpnieciskai lietošanai. Tā uzticamība un daudzpusība nodrošina, ka tas joprojām būs uzticams risinājums lietojumprogrammu blīvēšanai pārskatāmā nākotnē.

4. Pielietojuma klāsts un daudzpusība dažādās nozarēs

Mīkstā dzelzs gredzenveida savienojuma blīve tiek izmantota plašā vispārīgo rūpniecisko lietojumu klāstā daudzās dažādās nozarēs. Tās daudzpusība ir galvenais faktors tās ilgstošai popularitātei. Blīve parasti tiek izmantota naftas un gāzes rūpniecībā, kur to izmanto vārstos, atlokos un cauruļvadu sistēmās. To izmanto arī naftas ķīmijas rūpniecībā, naftas pārstrādes rūpnīcās un ķīmiskajās rūpnīcās. Enerģijas ražošanas nozarē to izmanto tvaika sistēmās, katlos un turbīnās. Blīve tiek izmantota arī ūdens un notekūdeņu attīrīšanas nozarē, kā arī ieguves un būvniecības nozarēs. Tā spēja nodrošināt uzticamu blīvējumu dažādos pakalpojumu klāstā ir galvenā priekšrocība.

Naftas un gāzes nozarē mīksto dzelzs gredzenveida savienojumu blīvi bieži izmanto urbumu galviņu iekārtās, Ziemassvētku eglēs un plūsmas līnijās. Tā spēja izturēt augstu spiedienu un temperatūru padara to piemērotu šiem prasīgajiem lietojumiem. Naftas ķīmijas rūpniecībā to izmanto atloku savienojumos apstrādes rūpnīcās, kur tai ir jānoblīvē pret plašu ķīmisko vielu un procesa šķidrumu klāstu. Tā daudzpusība nozīmē, ka to var izmantot ar dažādiem atloku materiāliem un atloku konstrukcijām.

Enerģijas ražošanas nozarē mīksto dzelzs gredzenveida savienojumu blīvi izmanto augstas temperatūras tvaika sistēmās, kur tās spēja izturēt termisko ciklu ir ļoti svarīga. To izmanto arī dzesēšanas ūdens sistēmās un citos palīgpakalpojumos. Tā uzticamība un ilgs kalpošanas laiks padara to par rentablu risinājumu šiem prasīgajiem lietojumiem. Ūdens un notekūdeņu nozarē starpliku izmanto cauruļvados un attīrīšanas iekārtās, kur ir vērtīga tās izturība pret koroziju un uzstādīšanas vienkāršība.

Nākamajā tabulā ir sniegti piemēri mīksto dzelzs gredzenveida savienojumu blīvju izmantošanai dažādās nozarēs.

Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. ražo mīkstās dzelzs gredzenveida savienojumu blīves dažādām nozarēm. Mūsu rūpnīca ir aprīkota ar precīzas apstrādes un pārbaudes aprīkojumu, lai nodrošinātu, ka mūsu gredzenveida savienojumu blīves atbilst augstākajiem kvalitātes standartiem. Mēs saprotam, ka katrai nozarei ir savas īpašās prasības, un mēs piedāvājam virkni gredzenveida savienojumu blīvju, kas atbilst šīm vajadzībām. Mūsu apņemšanās nodrošināt kvalitāti un uzticamību ir padarījusi mūs par uzticamu piegādātāju daudziem vadošajiem rūpniecības uzņēmumiem. Plašā mīksto dzelzs gredzenveida savienojumu blīvju izmantošana šajās dažādajās nozarēs liecina par to pārbaudīto veiktspēju un uzticamību.

5. Tehniskās specifikācijas un kvalitātes parametri

Mīksto dzelzs gredzenveida savienojumu blīvju tehniskās specifikācijas un kvalitātes parametrus nosaka vairāki starptautiski standarti. Vissvarīgākais no tiem ir ASME B16.20, kas aptver cauruļu atloku metāla blīves. Šis standarts nosaka gredzenveida savienojumu blīves izmērus, materiālus un testēšanas prasības. Šī standarta ievērošana ir būtiska, lai nodrošinātu, ka blīve ir saderīga ar atloku un nodrošina nepieciešamo blīvējuma veiktspēju. Pie citiem būtiskiem standartiem pieder API 6A (urbuma galviņu aprīkojumam) un DIN 2696 (Eiropas standarts).

Galvenās tehniskās specifikācijas mīkstajai dzelzs gredzenveida savienojuma blīvei ietver blīves izmērus, cietību, virsmas apdari un materiāla sastāvu. Blīves izmērus nosaka atloka izmērs, spiediena klase un blīves veids (astoņstūra vai ovāla). Izmēri tiek precīzi kontrolēti, lai nodrošinātu pareizu ietilpību atloka rievā. Mīkstās dzelzs blīves cietībai jābūt noteiktā diapazonā, lai nodrošinātu pareizu deformāciju un blīvējumu. Blīvējuma virsmas apdarei ir arī izšķiroša nozīme, jo tai jābūt pietiekami gludai, lai nodrošinātu labu blīvējumu, bet ar kontrolētu raupjumu, lai atvieglotu sākotnējo nostiprināšanos.

Nākamajā tabulā ir apkopotas galvenās tehniskās specifikācijas un kvalitātes parametri tipiskam mīksta dzelzs gredzenveida savienojuma blīvei.

Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. rūpīgi pārbauda mūsu mīkstās dzelzs gredzenveida savienojumu blīves, lai nodrošinātu, ka tās atbilst šīm specifikācijām. Mūsu kvalitātes kontroles process ietver materiālu pārbaudi, cietības pārbaudi, izmēru pārbaudi un vizuālu pārbaudi. Katram pasūtījumam izsniedzam arī atbilstības sertifikātu, kas apliecina blīvju kvalitāti. Šī apņemšanās nodrošināt kvalitāti nodrošina, ka mūsu gredzenveida savienojumu blīves darbojas uzticami visprasīgākajos rūpnieciskajos lietojumos.

6. Bieži uzdotie jautājumi (BUJ)

1. jautājums: Kāda ir atšķirība starp astoņstūra un ovāla gredzena savienojumu blīvēm?

Atbilde: Galvenā atšķirība starp astoņstūra un ovāla gredzenveida savienojumu blīvēm ir šķērsgriezuma forma. Astoņstūra blīvei ir plakana augšējā un apakšējā virsma ar leņķiskām malām, savukārt ovālajai blīvei ir noapaļots šķērsgriezums. Astoņstūra dizains nodrošina pozitīvāku blīvējuma līniju un prasa mazāku skrūvju slodzi blīvēšanai, savukārt ovālo dizainu bieži izmanto vecākos vai zemāka spiediena lietojumos. Abus dizainus nosaka ASME B16.20, un tos parasti izmanto rūpnieciskos lietojumos. Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. ražo abu veidu gredzenveida savienojumu blīves, lai apmierinātu mūsu klientu īpašās prasības.

2. jautājums: kāds ir mīksto dzelzs gredzenu savienojumu blīvju temperatūras un spiediena diapazons?

Atbilde: Mīkstās dzelzs gredzenveida savienojumu blīves var izmantot temperatūrā līdz 550°C (1000°F) un spiedienā līdz 2500 psi atkarībā no konkrētā pielietojuma un atloka konstrukcijas. Temperatūras un spiediena robežas nosaka nozares standarti, piemēram, ASME B16.5 un B16.34. Faktiskās robežas ir atkarīgas no izmantotā materiāla un atloka konstrukcijas. Lietojumiem, kuros nepieciešama augstāka temperatūra vai spiediens, piemērotāki var būt citi materiāli, piemēram, nerūsējošais tērauds vai sakausējumi.

3. jautājums: vai mīkstās dzelzs gredzenveida savienojumu blīves ir piemērotas lietošanai korozīvā vidē?

Atbilde: mīkstās dzelzs gredzenveida savienojumu blīves nav ieteicamas ļoti korozīvām vidēm, jo ​​materiāls ir uzņēmīgs pret koroziju. Lietojumiem, kas saistīti ar kodīgām ķimikālijām, skābiem vai sārmainiem šķīdumiem vai sālsūdeni, priekšroka tiek dota korozijizturīgākam materiālam, piemēram, nerūsējošajam tēraudam, Inconel vai Monel. Uzņēmums Ningbo Kaxite Sealing Materials Co., Ltd. piedāvā gredzenveida savienojumu blīves no dažādiem materiāliem, kas ir piemērotas dažādiem lietojumiem.

4. jautājums. Kā noteikt pareizo gredzena savienojuma blīves izmēru manam atlokam?

Atbilde: Pareizo gredzenveida savienojuma blīves izmēru nosaka atloka izmērs un spiediena klase, kā noteikts ASME B16.5 vai citos piemērojamos standartos. Blīves izmēru parasti identificē pēc nominālā caurules izmēra (NPS) un spiediena klases (piemēram, 150., 300., 600. klase utt.). Blīvei jāatbilst arī atloka rievas izmēram un formai. Ieteicamais veids, kā noteikt pareizo izmēru, ir iepazīties ar attiecīgo standartu vai atloka ražotāja specifikācijām.

5. jautājums: kāds ir paredzamais mīkstā dzelzs gredzena savienojuma blīves kalpošanas laiks?

Atbilde: Paredzamais mīkstā dzelzs gredzenveida savienojuma blīves kalpošanas laiks ir atkarīgs no lietošanas apstākļiem, tostarp temperatūras, spiediena un šķidruma korozīvā rakstura. Normālos ekspluatācijas apstākļos un ar pareizu uzstādīšanu mīksta dzelzs gredzenveida savienojuma blīve var nodrošināt uzticamu servisu daudzus gadus, bieži vien pārsniedzot pašas iekārtas kalpošanas laiku. Blīves kalpošanas laiku parasti ierobežo termiskā cikla un korozijas ietekme, taču, veicot pareizu apkopi un periodisku pārbaudi, blīvi var izmantot ilgāku laiku.

7. Secinājums

Mīkstā dzelzs gredzenveida savienojuma blīve joprojām ir populāra izvēle vispārējai rūpnieciskai lietošanai, jo tā piedāvā unikālu blīvējuma uzticamības, daudzpusības un rentabilitātes kombināciju. Tā vienkāršais, bet efektīvais dizains, kura pamatā ir mīkstā dzelzs materiāla plastiskā deformācija, rada uzticamu metāla un metāla blīvējumu, kas var izturēt augstu spiedienu un temperatūru. Blīves savietojamība ar plašu rūpniecisko šķidrumu klāstu un vieglā uzstādīšana padara to par praktisku izvēli daudziem lietojumiem. Tā pārbaudītā uzticamā veiktspēja ir padarījusi to par uzticamu risinājumu naftas un gāzes, naftas ķīmijas, elektroenerģijas ražošanas, ūdens attīrīšanas un citās nozarēs.

Nozares standartos noteiktās tehniskās specifikācijas un kvalitātes parametri nodrošina mīksto dzelzs gredzenveida savienojumu blīves konsistenci un uzticamību. Ievērojot šos standartus un stingru kvalitātes kontroli, ražotāji, piemēram, Ningbo Kaxite Sealing Materials Co., Ltd., nodrošina, ka to blīves atbilst visaugstākajam veiktspējas un drošības līmenim. Mīkstā dzelzs gredzenveida savienojuma blīves ilgstoša popularitāte liecina par tās uzticamību un efektivitāti, un tas joprojām būs vērtīgs blīvēšanas risinājums arī turpmākajos gados.

Sazinieties ar Ningbo Kaxite Sealing Materials Co., Ltd. jau šodienlai apspriestu jūsu prasības attiecībā uz gredzenveida savienojumu blīvēm un uzzinātu, kā mūsu produkti var nodrošināt uzticamu blīvējumu jūsu rūpnieciskajiem lietojumiem.
